Machine de formage de rouleaux à crémaillère verticale : composants, profils et guide d'achat

Qu'est-ce qu'un Machine de formage de rouleaux à support vertical ?

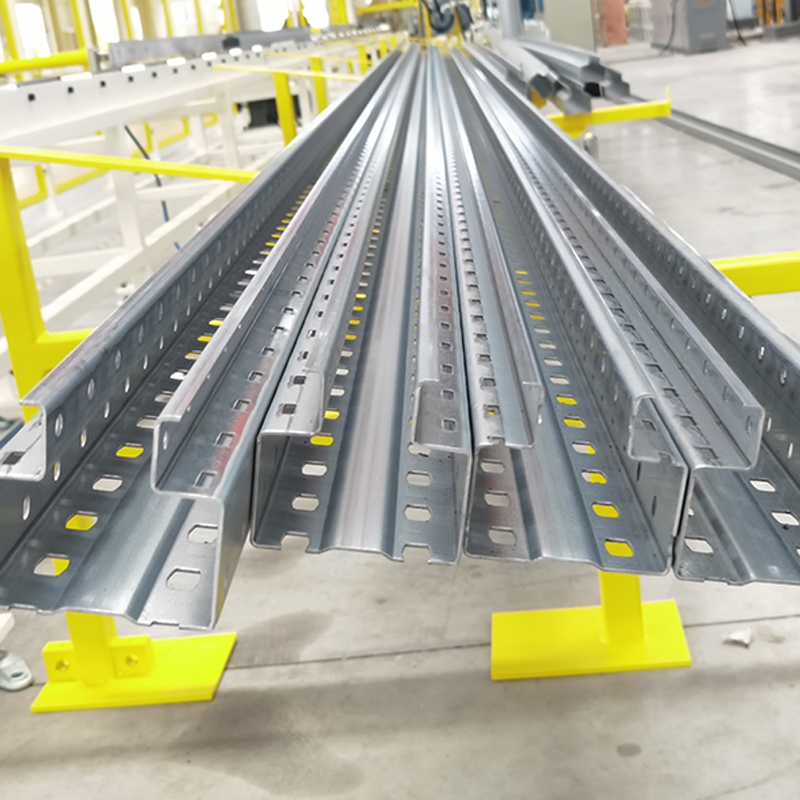

Une machine de formage de rouleaux à crémaillère verticale est un système de formage à froid conçu spécifiquement pour produire les profils de colonnes verticales utilisés dans les rayonnages à palettes, les systèmes d'étagères et les structures de stockage industrielles. Ces colonnes verticales (généralement des profilés en C, à dos ouvert ou en caisson avec des motifs en forme de larme ou de trous ronds perforés à intervalles réguliers) constituent l'épine dorsale structurelle de chaque système de rayonnage dans un entrepôt ou un centre de distribution. Les produire avec une géométrie cohérente, un espacement précis des trous et une épaisseur de matériau correcte n'est pas négociable : un seul montant hors tolérance compromet la capacité de charge d'une baie de rack entière.

Contrairement aux lignes de profilage à usage général, une machine à crémaillère verticale intègre stations de pré-poinçonnage ou de post-poinçonnage directement dans la séquence de formage , garantissant que les fentes en forme de larme, les trous ronds et les ouvertures de fixation qui acceptent les connecteurs de poutre et les composants de contreventement sont estampés à des intervalles de pas exacts sur toute la longueur de chaque montant produit. La combinaison du formage et du poinçonnage en un seul passage élimine les opérations secondaires, réduit les dommages de manutention et atteint des débits que des opérations séparées ne peuvent égaler.

Composants clés d'une ligne de formage de rouleaux à crémaillère verticale

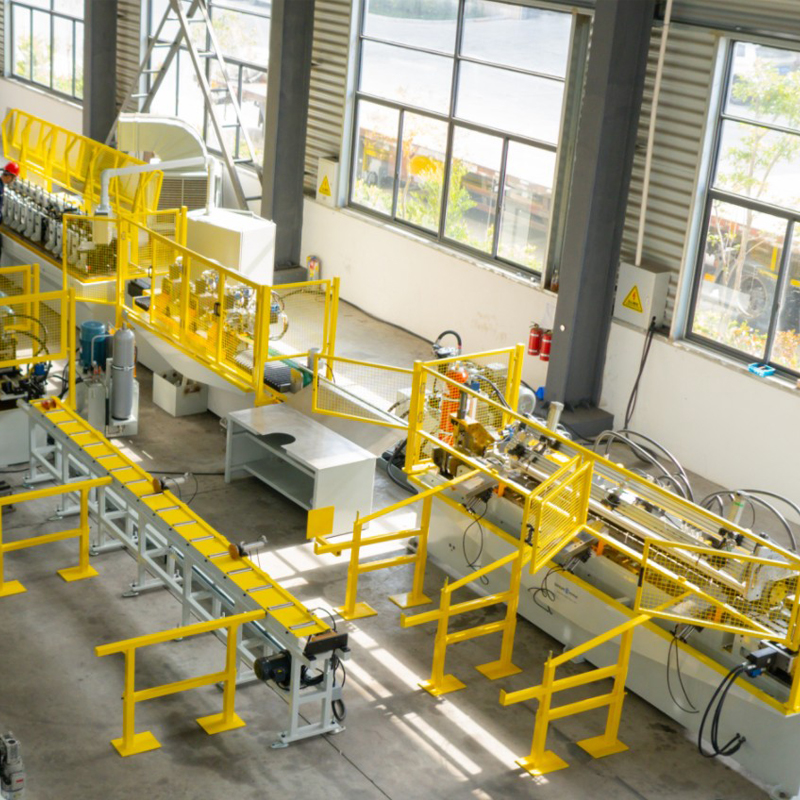

Une ligne complète de profilage à crémaillère verticale est une séquence de stations intégrées, chacune remplissant une fonction spécifique dans la transformation du matériau, de la bande de bobine au profil de colonne fini. Comprendre le rôle de chaque station permet de clarifier où la qualité est intégrée et où elle peut être compromise par des spécifications insuffisantes.

Dérouleur et Lisseur

La bobine de bande d'acier galvanisée ou pré-peinte (généralement de 1,5 à 3,0 mm d'épaisseur et de 100 à 200 mm de largeur) est montée sur un dérouleur hydraulique qui contrôle la tension de la bande tout au long du parcours. Un redresseur motorisé doté de plusieurs rouleaux supprime l'ensemble de bobines (la courbure induite par l'enroulement) avant que la bande n'entre dans les stations de formage. Un redressement inadéquat à ce stade introduit une courbure et une torsion dans le profil fini qui ne peuvent pas être corrigées en aval sans mettre au rebut la section.

Presse de pré-poinçonnage

Dans la plupart des lignes de crémaillère verticales, les fentes en forme de goutte et les trous auxiliaires sont poinçonnés avant le formage plutôt qu'après, car une bande plate est beaucoup plus facile à poinçonner avec précision qu'une section en C formée. La presse de pré-poinçonnage utilise un jeu de matrices servo-entraîné ou hydraulique avec des poinçons en acier à outils trempés positionnés pour produire le motif de trous exact spécifié par la conception de la crémaillère. La précision du pas de poinçonnage, généralement requise à ± 0,5 mm près sur une longueur verticale de 2 400 mm, est contrôlée par un système d'alimentation servo qui indexe la bande en fonction de l'espacement programmé des trous avant chaque course de presse.

Moulin de formage de rouleaux

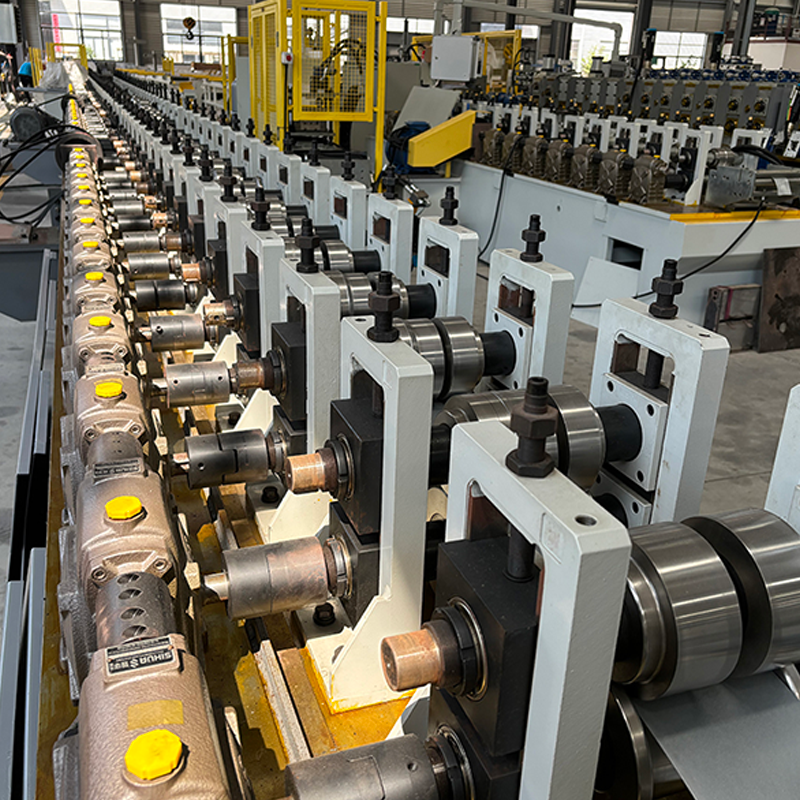

Le laminoir de formage constitue le cœur de la machine et comprend une série de stations d'outillage à rouleaux supérieur et inférieur montées sur un support de laminoir rigide. Chaque station plie progressivement la bande selon un petit incrément angulaire, généralement de 10 à 20° par passe, jusqu'à ce que la géométrie finale du profil soit obtenue. Les profils de rack verticaux nécessitent 12 à 22 postes de formage en fonction de la complexité du profil, de l'épaisseur du matériau et du degré d'écrouissage que l'acier subit lors du formage. L'outillage laminé est fabriqué à partir d'acier à outils GCr15 ou D2, trempé selon HRC 58-62 et rectifié avec des tolérances étroites pour maintenir la cohérence du profil sur des millions de mètres de production.

Poste de poinçonnage ou de grugeage postformage

Certaines conceptions verticales nécessitent des opérations de poinçonnage supplémentaires après le formage : encoche d'extrémité pour la fixation de la plaque de base, motifs de trous secondaires dans la bande ou gaufrage pour l'identification de la marque. Ces opérations sont effectuées dans une poinçonneuse secondaire positionnée immédiatement après la sortie du laminoir de formage, tandis que le profilé est toujours soutenu par le système de guidage de la ligne, évitant ainsi la déformation qui se produirait si la section formée était retirée et réintroduite dans une presse séparée.

Cisaille volante ou coupure de scie à froid

Le profil fini est coupé à longueur soit par une cisaille volante (qui coupe tout en se déplaçant à la vitesse de la ligne, permettant un débit élevé sans arrêter le processus de formage), soit par une scie à froid (qui produit une coupe plus nette et sans bavures mais nécessite une décélération de la ligne à chaque cycle de coupe). Des longueurs verticales de 2 400 à 6 000 mm sont courantes ; une répétabilité de longueur de ± 2 mm est la norme attendue pour la conformité de la fabrication des rayonnages.

Système de contrôle PLC et IHM

Les lignes de rayonnages verticaux modernes sont contrôlées par un automate (généralement Siemens S7 ou Mitsubishi série Q) avec une IHM à écran tactile qui stocke les recettes de produits (pas de poinçonnage, configuration des trous, longueur de coupe et paramètres de vitesse de ligne) pour chaque SKU vertical de la gamme de produits. Le fonctionnement basé sur des recettes réduit le temps de changement à quelques minutes pour les variantes de profil sur le même ensemble d'outils et stocke les décomptes de production, les journaux de défauts et les données de qualité à des fins de traçabilité.

Types de profils produits et spécifications des matériaux

Les profileuses à crémaillère verticales sont construites autour d'ensembles d'outils profilés spécifiques. Les profils verticaux les plus courants dans la production mondiale de rayonnages sont :

Le matériel d’entrée est le plus souvent Bobine d'acier galvanisé à chaud S350GD ou S420GD selon EN 10346, avec revêtement en zinc classe Z275 (275 g/m² au total des deux côtés). Les nuances d'acier à haut rendement permettent des spécifications de calibre plus fin pour atteindre une capacité de charge équivalente, réduisant ainsi le coût des matériaux par mètre de montant produit – un facteur important pour les volumes de production typiques des fabricants de rayonnages.

Vitesse de production, changement et planification de la production

La vitesse de ligne pour le profilage à crémaillère verticale est principalement régie par la cadence de la presse de pré-poinçonnage plutôt que par la capacité du broyeur de formage. Les paramètres de production typiques pour une ligne de rayonnages verticaux bien spécifiés sont :

• Vitesse de ligne de formage : 15 à 40 m/min en fonction de la complexité du profil et de la densité du poinçon
• Production nette : 800 à 2 500 mètres de montants finis par équipe (8 heures), en tenant compte des changements de bobines, des changements de recettes et des arrêts programmés
• Temps de changement de profil : 2 à 4 heures pour un changement de jeu d'outillage (largeur de profil ou calibre différent) ; moins de 10 minutes pour un changement de recette au sein du même outillage (longueur ou pas différent)
• Durée de vie de l'outillage : 3 à 8 millions de mètres par jeu d'outils de rouleau avant qu'un réaffûtage soit nécessaire, en fonction de la dureté du matériau et de l'abrasivité du revêtement de zinc

Pour les fabricants produisant plusieurs SKU verticaux, un système de cassette d'outillage à changement rapide, dans lequel un ensemble complet de rouleaux de formage est pré-assemblé sur une cassette amovible et échangé comme une unité, peut réduire le changement de profil à moins de 30 minutes, améliorant considérablement l'utilisation de l'équipement sur les calendriers de production de produits mixtes.

Contrôle qualité et conformité pour la production de racks verticaux

Les montants de rayonnage à palettes sont des éléments structurels couverts par les normes de sécurité internationales. La qualité de la production doit être manifestement contrôlée et documentée pour répondre à ces exigences :

• EN 15512 (Europe) et RMI ANSI MH16.1 (Amérique du Nord) régissent la conception structurelle et les exigences d’essai pour les rayonnages à palettes réglables. Les fabricants de montants doivent démontrer par des tests que leurs profils atteignent les valeurs nominales de module de section, de moment d'inertie et de résistance au flambage utilisées dans les calculs de conception des racks.
• Tolérance de position du trou : La position de la fente en forme de goutte doit être maintenue à ±0,5 mm du pas nominal pour garantir l'engagement du connecteur de poutre sur différentes hauteurs de rack et à partir de différents lots de production. Cela nécessite une évaluation régulière en cours de processus à l'aide de modèles de vérification de la hauteur par rapport aux normes de référence.
• Contrôle dimensionnel du profil : Les mesures de largeur, de profondeur, d'angle de bride et d'arc/torsion doivent être prises au début de chaque bobine et au minimum tous les 500 mètres de production, les résultats étant enregistrés par rapport aux limites de tolérance définies dans les spécifications de fabrication du produit.
• Traçabilité des matières : Chaque lot de production doit être traçable jusqu'au certificat de bobine d'acier entrant, permettant d'enquêter sur toute défaillance sur le terrain et démontrant la diligence raisonnable envers les clients finaux et les organismes de réglementation.

Spécification d'une machine de formage de rouleaux à crémaillère verticale : questions clés à poser

La sélection d'une machine de formage de rouleaux à crémaillère verticale représente un investissement en capital généralement compris entre 150 000 et 600 000 USD en fonction du niveau d'automatisation, de la capacité de poinçonnage et des spécifications de contrôle. Les questions suivantes distinguent les fournisseurs sérieux de ceux proposant des équipements superficiellement similaires mais sous-conçus :

• Quel est le tonnage de la poinçonneuse et quelle est la surface maximale de poinçonnage simultané ? Les motifs de larmes denses nécessitent un tonnage plus élevé que ce que la capacité nominale de la presse pourrait suggérer lorsque tous les poinçons tirent simultanément.
• Quels matériaux et duretés d'outillage laminé sont standard, et quelle est la durée de vie garantie ? Un fabricant réputé indiquera un chiffre minimum de mètres par rebroyé et l'accompagnera d'une période de garantie.
• Quelles marques d'API et d'IHM sont utilisées, et un service local et des pièces de rechange sont-ils disponibles dans votre pays ? Une ligne contrôlée par une marque nationale d'automate inconnue peut s'avérer difficile et coûteuse à entretenir en dehors du marché national du fabricant.
• La ligne peut-elle faire l'objet d'une démonstration exécutant votre profil spécifique à la vitesse nominale avant son acceptation ? Tout constructeur de machines réputé acceptera les tests d'acceptation en usine (FAT) selon des critères de qualité et de vitesse convenus comme condition de paiement.
• Quelle assistance à la mise en service, formation des opérateurs et kit de pièces de rechange sont inclus ? Une ligne de profilage qui arrive sans une assistance adéquate à la mise en service et un kit de pièces de rechange de première année coûtera beaucoup plus cher en perte de production que la différence entre un budget et un achat de machine bien soutenu.

En fin de compte, la qualité d'une profileuse à crémaillère verticale dépend de la cohérence des profilés qu'elle produit à des cadences de production soutenues. Le spécifier rigoureusement par rapport aux normes de tolérance dimensionnelle, de longévité des outils et de système de contrôle, plutôt que sur le seul prix d'achat, est la décision la plus importante qu'un fabricant de rayonnages prend lors de la mise en place ou de la mise à niveau d'une ligne de production.
