Machine de formage de rouleaux de tôle : comment cela fonctionne, types et guide d'achat

Qu'est-ce qu'une tôle Machine de formage de rouleaux ?

Une machine de formage de tôles est un système de formage à froid continu qui façonne progressivement une bobine de métal plate en un profil de section spécifique en la faisant passer à travers une série de stations de rouleaux appariées. Chaque station plie la bande métallique progressivement – ​​généralement de quelques degrés par passage – jusqu'à ce que la géométrie souhaitée soit obtenue à l'extrémité de sortie de la machine. Le processus ne nécessite aucun chauffage et repose entièrement sur les propriétés mécaniques du métal et la précision de l'outillage pour produire des profils cohérents et dimensionnellement précis à grande vitesse.

Le profilage est l’un des procédés de travail des métaux les plus efficaces disponibles pour produire des profilés longs et uniformes en grands volumes. Une seule ligne de production peut traiter 10 à 100 mètres de profil fini par minute , en fonction de l'épaisseur du matériau, de la complexité du profil et de la méthode de découpe. Étant donné que le processus est continu et que l'outillage est fixe, la cohérence dimensionnelle est extrêmement élevée : les sections transversales des profilés sont soumises à des tolérances strictes sur des courses de plusieurs milliers de mètres avec une intervention minimale de l'opérateur.

Les profileuses de tôles métalliques sont utilisées pour produire des sections structurelles, des panneaux de toiture et de revêtement, des cadres de portes et de fenêtres, des composants de rayonnages et d'étagères, des pièces automobiles, des rails de montage de panneaux solaires, des chemins de câbles et des centaines d'autres profilés dans les secteurs de la construction, de la fabrication et des infrastructures du monde entier.

Comment fonctionne une machine de profilage : le processus étape par étape

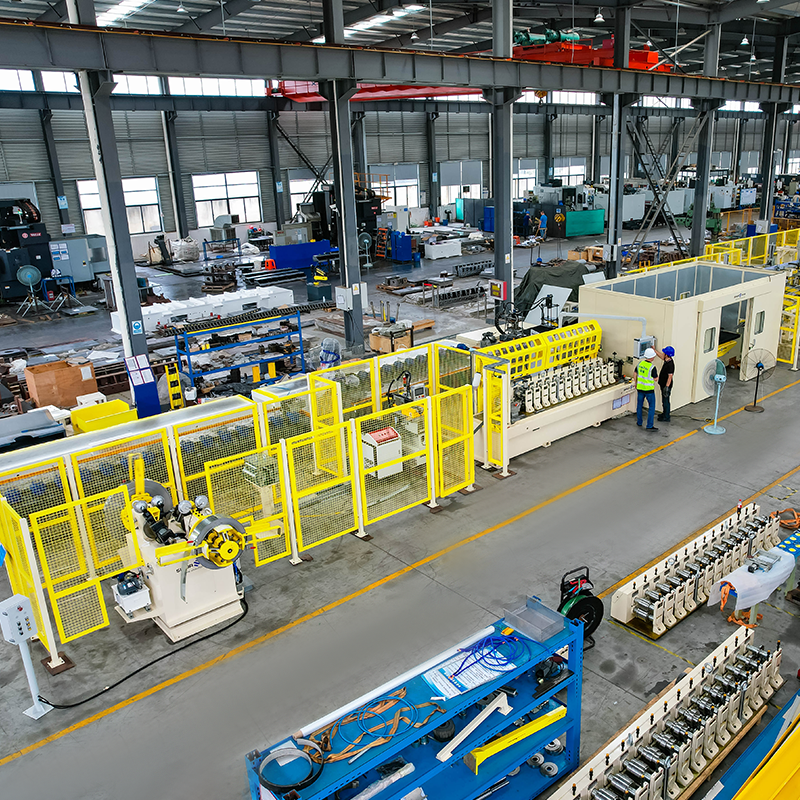

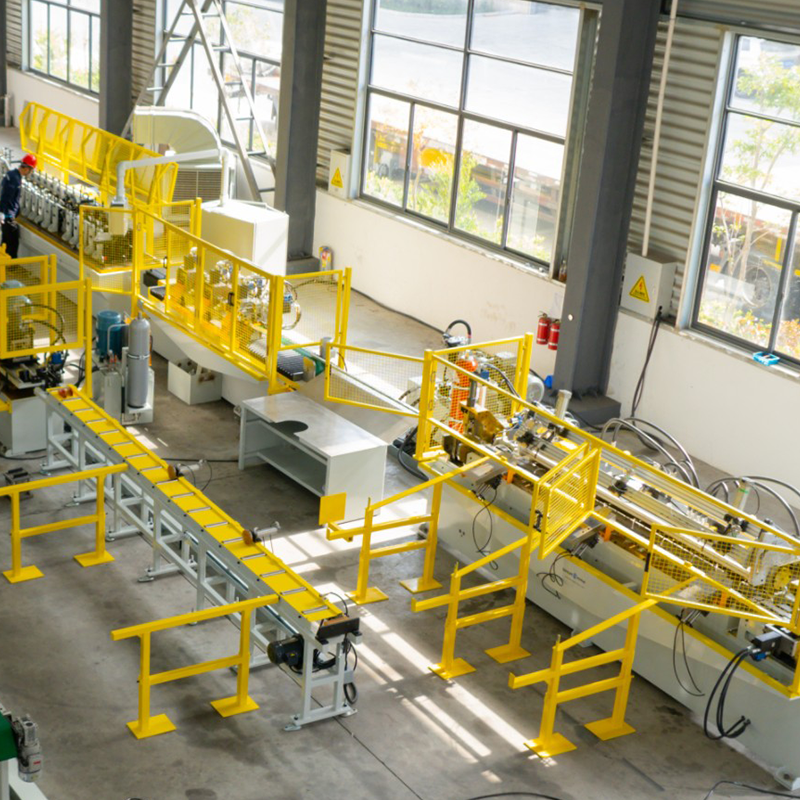

Comprendre le processus de profilage aide à sélectionner la configuration de machine et les outils appropriés pour une application spécifique. Une ligne de production complète se compose de plusieurs stations intégrées qui acheminent le métal de la bobine brute au profilé fini coupé à longueur.

1. Dérouleur

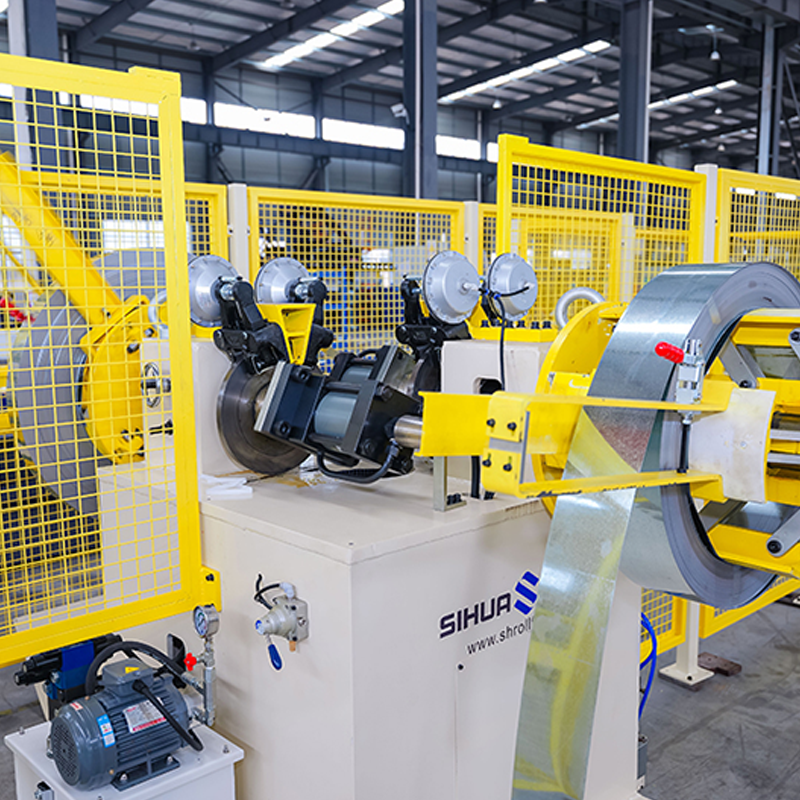

Le processus commence au dérouleur, qui maintient et alimente la bobine métallique. Un mandrin se dilate à l'intérieur du noyau de la bobine pour la saisir solidement, et le dérouleur tourne pour dérouler la bande à une vitesse contrôlée. Les dérouleurs sont évalués en fonction de la capacité de poids de la bobine – généralement de 3 à 15 tonnes pour les lignes industrielles – et peuvent être motorisés (dérouleur motorisé) ou passifs, où la tension de la bande provenant de la ligne de formage entraîne le déroulement.

2. Lisseur/Niveleur

Le métal enroulé présente une courbure résiduelle (ensemble de bobines) et peut présenter des défauts d'arbalète ou d'onde de bord résultant du processus d'enroulement. Un redresseur multi-rouleaux élimine ces défauts de planéité avant le début du formage, ce qui est essentiel pour obtenir une géométrie de profil cohérente, en particulier dans le profilage de tôles de toit où la planéité des panneaux affecte directement l'étanchéité aux intempéries et l'apparence visuelle.

3. Presse de pré-poinçonnage (facultatif)

De nombreuses lignes de profilage intègrent une poinçonneuse servo-entraînée avant les stations de formage pour ajouter des trous, des fentes ou des gaufrages à la bande plate tout en restant facile d'accès. Le pré-poinçonnage est préféré au poinçonnage post-formage pour les éléments qui doivent être localisés avec précision par rapport à la géométrie formée.

4. Stations de formage de rouleaux

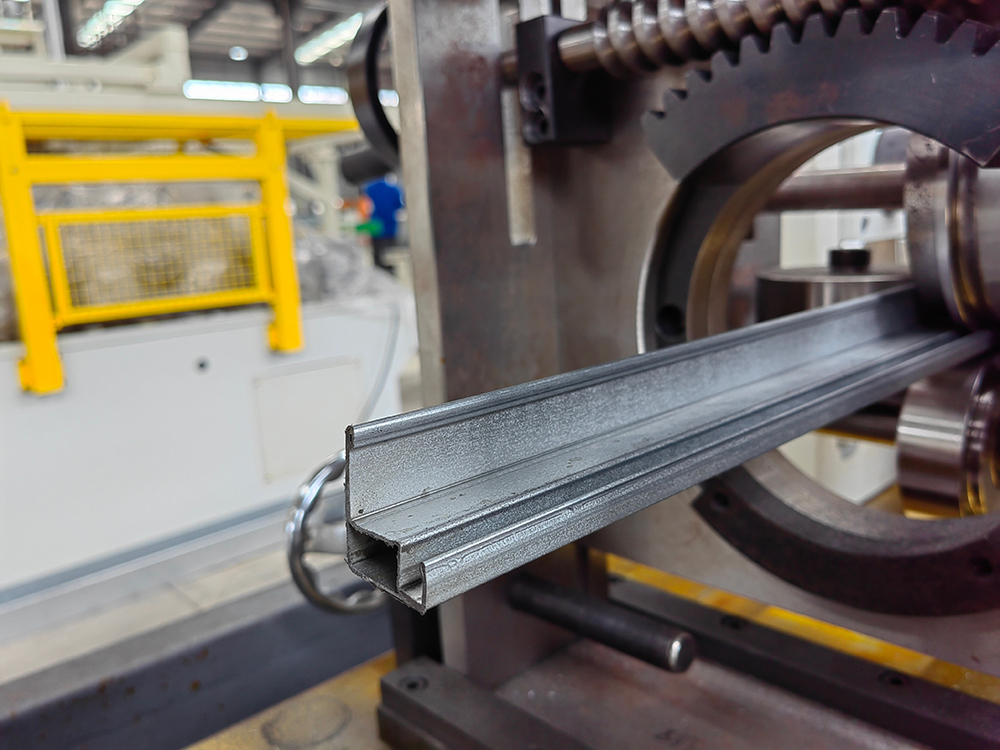

Le cœur de la machine est le laminoir de formage – un ensemble linéaire de supports de formage, chacun contenant une paire de rouleaux usinés avec précision montés sur des arbres horizontaux. Les rouleaux supérieur et inférieur sont profilés pour correspondre à la géométrie de la bande à cette étape spécifique de la séquence de formage. Au fur et à mesure que la bande passe par chaque station successive, la section transversale se courbe progressivement pour se rapprocher de sa forme finale. Le nombre de stations nécessaires dépend de la complexité du profil, de l'épaisseur du matériau, de la limite d'élasticité et de l'angle de courbure total : les profils simples peuvent nécessiter aussi peu que 8 stations, tandis que les sections architecturales complexes peuvent en nécessiter 24 ou plus.

5. Poinçonnage ou encoche post-formage (facultatif)

Les caractéristiques plus faciles à ajouter après le formage, telles que les encoches d'extrémité, les clips d'angle ou les trous dans des positions spécifiques des brides, sont ajoutées à une station de post-formage intégrée à la ligne, chronométrée par un encodeur pour se déclencher à des positions précises de la bande.

6. Système de coupure

A la sortie de la ligne, un système de coupure sépare le profilé continu en longueurs individuelles. Deux types principaux sont utilisés : un matrice de coupure volante , qui accélère pour correspondre à la vitesse de la ligne, coupe, puis se rétracte — permettant une production entièrement continue sans arrêter la bande — et un système d'arrêt et de coupe (prédécoupe), qui arrête brièvement la bande pour la couper. Les systèmes de coupure à la volée sont standards sur les lignes à grande vitesse et sur celles produisant des panneaux longs où l'arrêt et le redémarrage réduiraient le débit et la qualité de la surface.

7. Table de sortie et empilage

Les profils finis sortent sur une table de sortie et sont collectés manuellement ou par des systèmes d'empilage automatisés. Les panneaux de toit et les longues sections structurelles nécessitent une manipulation soigneuse pour éviter les rayures de surface et la déformation des profils lors de l'empilage et de la préparation au transport.

Machines de formage de rouleaux de tôles de toit : types et profils

Le secteur de la toiture et du revêtement est l'un des plus grands marchés finaux pour la technologie de profilage. Un machine de formage de rouleaux de tôle de toit est configuré spécifiquement pour produire des profilés de toiture et de revêtement mural à partir de bobines d'acier, d'aluminium ou de cuivre pré-peints ou galvanisés. Ces machines doivent produire des panneaux plats, dimensionnellement cohérents et exempts de défauts de surface sur des longueurs pouvant atteindre 12 mètres ou plus – des exigences qui imposent des exigences élevées en matière de rigidité de la machine, d'alignement des rouleaux et de manutention des matériaux.

Machines à tôle de toit ondulé

Les machines à tôle ondulée produisent le profil d'onde sinusoïdale classique utilisé dans les toitures agricoles, industrielles et résidentielles. Le motif ondulé est l'une des géométries de profilage les plus simples, nécessitant relativement peu de stations, et ces machines sont parmi les plus largement produites et les plus abordables sur le marché des équipements de toiture. Les profilés ondulés standards sont produits dans des épaisseurs d'acier de 0,25 mm à 0,8 mm à des vitesses de ligne de 25 à 45 m/min.

Machines à profil trapézoïdal / IBR

Les profilés de toiture trapézoïdaux, y compris les profilés IBR (Inverted Box Rib) et R-panel largement utilisés, comportent des panneaux plats et des nervures angulaires qui offrent une capacité de charge et un drainage de l'eau supérieurs à ceux des tôles ondulées. Ces profils sont standard dans les toitures commerciales et industrielles sur la plupart des marchés. La géométrie plus complexe nécessite plus de stations de formage que les machines à carton ondulé, et une géométrie précise des nervures est essentielle pour un verrouillage correct des panneaux lors de l'installation.

Machines à panneaux de toit à joint debout

Les joints debout sont un système de toiture architecturale haut de gamme dans lequel les panneaux s'emboîtent via des joints verticaux surélevés, éliminant ainsi entièrement les fixations exposées. Les profileuses à joints debout produisent des panneaux avec des pieds retournés qui sont assemblés mécaniquement sur le toit, créant ainsi un joint propre et étanche. Ces machines nécessitent une très grande précision de formage (la géométrie des coutures doit être exacte pour que les outils de sertissage mécaniques fonctionnent correctement) et fonctionnent généralement à des vitesses inférieures à celles des lignes ondulées ou trapézoïdales. Les lignes à joint debout sont souvent conçues comme systèmes portables ou formant site qui peuvent être transportés sur le chantier de construction et produire des panneaux à la longueur exacte requise sur place, éliminant ainsi le besoin de découpe sur le terrain et réduisant les déchets.

Lignes de panneaux sandwich

Les lignes de panneaux sandwich combinent deux stations de profilage – une pour la feuille extérieure et une pour le revêtement intérieur – avec une étape d'injection de noyau ou de stratification entre les deux. Le résultat est un panneau composite avec une âme en mousse isolante ou en laine minérale collée entre deux peaux métalliques formées. Les panneaux sandwich sont largement utilisés dans les entrepôts frigorifiques, la construction commerciale et les enveloppes de bâtiments industriels où les performances thermiques et la rapidité d'installation sont des priorités.

Matériaux traités par les machines de formage de rouleaux de tôle

Les machines de profilage peuvent traiter une large gamme de métaux, à condition que le matériau ait une ductilité suffisante pour subir un pliage à froid sans fissuration et des propriétés mécaniques constantes sur toute la largeur de la bobine. Les matériaux les plus couramment traités sont :

• Acier galvanisé (à chaud et électrozingué) : Le matériau dominant pour les profilés de toiture et de structure. Le revêtement en zinc offre une protection contre la corrosion ; les revêtements standards vont de Z100 à Z275 g/m². L'épaisseur pour les applications de toiture est généralement de 0,25 à 1,2 mm ; les profils structurels utilisent 1,0 à 4,0 mm.
• Acier pré-peint (PPGI/PPGL) : Acier galvanisé avec un revêtement organique appliqué en usine (polyester, PVDF ou SMP) sur une ou les deux faces. Les bobines pré-peintes éliminent le besoin de peinture post-formage et constituent le matériau standard pour les toitures colorées et les revêtements architecturaux. Le système de peinture doit être suffisamment flexible pour résister à la déformation par flexion sans se fissurer ni s'écailler.
• Aluminium : Utilisé là où la légèreté et la résistance naturelle à la corrosion sont des priorités. Les alliages d'aluminium 1100, 3003 et 5052 sont courants dans les applications de toiture et de bardage. L'aluminium nécessite une géométrie de rouleau modifiée et une vitesse de ligne réduite par rapport à l'acier en raison de ses différentes caractéristiques de retour élastique.
• Acier inoxydable : Utilisé pour les environnements hygiéniques, résistants aux produits chimiques ou hautement corrosifs. L'acier inoxydable durcit rapidement pendant le formage, nécessitant plus de postes de formage et un outillage plus robuste que l'acier doux d'épaisseur équivalente.
• Cuivre et zinc : Utilisé dans les toitures et les revêtements architecturaux haut de gamme. Ces matériaux sont plus mous et nécessitent une manipulation soigneuse pour éviter les rayures de surface causées par les rouleaux : la finition de la surface des rouleaux et la pression de contact sont essentielles.
• Acier à haute résistance (HSS / AHSS) : De plus en plus utilisé pour les sections structurelles et les profilés automobiles où le rapport résistance/poids est critique. Les aciers à haute résistance nécessitent une force de formage nettement plus importante et davantage de stations pour gérer le retour élastique, et les taux d'usure des outils sont plus élevés que pour l'acier doux.

Spécifications clés à évaluer lors de la sélection d'une machine de formage de rouleaux

L’achat d’une profileuse de tôles représente un investissement en capital important. L'évaluation des spécifications suivantes garantit que la machine est adaptée à la fois aux exigences de production actuelles et aux besoins futurs prévisibles.

1. Plage d'épaisseur du matériau : Confirmez que la capacité de formage de la machine couvre toute la gamme de calibres de matériaux que vous avez l'intention d'utiliser, y compris toute expansion future. Une machine conçue pour de l'acier de 0,3 à 1,0 mm ne peut pas être poussée à 1,5 mm sans endommager l'outillage et les arbres.
2. Capacité de largeur de profil et de largeur de bande : La largeur maximale de bobine et la largeur de formage de la machine doivent s'adapter au profil le plus large de votre gamme de produits, avec une marge pour la garniture des bords, le cas échéant.
3. Nombre de postes de formage : Doit être suffisant pour la complexité du profil et la limite d'élasticité du matériau. Un outillage sous-alimenté avec trop peu de stations produit un retour élastique, des erreurs dimensionnelles et un marquage de surface.
4. Vitesse de ligne : Exprimé en mètres par minute. Une vitesse plus élevée augmente le débit mais nécessite des systèmes de coupure plus robustes, un meilleur contrôle des bandes et une alimentation plus précise des bobines. Vérifiez que la vitesse nominale est réalisable pour l'épaisseur du matériau de conception, et pas seulement pour l'épaisseur minimale.
5. Système d'entraînement : Les supports à chaîne sont économiques et robustes, mais offrent un contrôle de vitesse moins précis que les supports individuels à servomoteur. Les lignes modernes à grande vitesse et multiprofils utilisent de plus en plus des servomoteurs pour chaque support, permettant un contrôle numérique des paramètres de formage.
6. Matériau de l'outillage et dureté : L'outillage de profilage est généralement fabriqué à partir d'acier à outils D2 ou Cr12MoV, traité thermiquement à 58-62 HRC. Une dureté plus élevée prolonge la durée de vie de l'outil mais augmente la fragilité — la spécification correcte dépend du type de matériau et du volume de production.
7. Système de contrôle : Les lignes de profilage modernes utilisent un contrôle basé sur PLC avec des interfaces à écran tactile HMI, un contrôle de coupe basé sur la longueur via un encodeur et un enregistrement des données de production. Vérifiez la compatibilité avec les normes d'alimentation électrique de votre installation et le niveau de compétence de l'opérateur disponible.
8. Service après-vente et disponibilité des pièces détachées : L'outillage, les roulements, les arbres et les lames à tronçonner sont des éléments d'usure qui nécessitent un remplacement périodique. Confirmez que le fabricant ou son représentant local stocke les pièces de rechange essentielles et peut fournir une assistance technique dans un délai de réponse acceptable.

Avantages du profilage par rouleaux par rapport aux processus alternatifs de formage des métaux

Le profilage est en concurrence avec le freinage par presse, l'extrusion et l'emboutissage pour la production de profilés métalliques formés. Ses avantages deviennent décisifs dans des scénarios de production spécifiques :

• Efficacité de la production en grand volume : Une fois installée, une ligne de profilage produit des profilés finis en continu avec un minimum de main d’œuvre. Les coûts de production unitaires diminuent rapidement avec le volume, d'une manière que le pliage par presse plieuse – qui nécessite une manipulation individuelle de chaque pièce – ne peut pas égaler.
• Longueur de profil illimitée : Le profilage produit des profils de n'importe quelle longueur limitée uniquement par l'alimentation en bobines, tandis que le freinage de la presse est limité par la longueur du lit de presse et la capacité de manutention. Ceci est essentiel pour les applications de toiture et structurelles nécessitant des panneaux ou des sections de plus de 6 à 8 mètres.
• Finition de surface supérieure : Le processus de formage à froid et le contact contrôlé des rouleaux préservent mieux les surfaces pré-peintes et polies que les processus d'estampage ou de formage à chaud, faisant du profilage la méthode de choix pour les matériaux préfinis.
• Tolérances cohérentes à l'échelle : La géométrie d'outillage fixe produit la même section transversale tout au long d'un cycle de production, obtenant ainsi une cohérence dimensionnelle que les opérations manuelles de presse plieuse ne peuvent pas reproduire de manière fiable sur des milliers de pièces.
• Intégration des opérations secondaires : Le poinçonnage, le gaufrage, l'entaillage et la découpe peuvent tous être intégrés dans une seule ligne de profilage, éliminant ainsi la manipulation secondaire et réduisant le temps de production total et le coût de la main-d'œuvre.
